| 产品特性：ABS数控阀 | 加工定制：是 | 工作电压：5V |
| 品牌：kankan | 型号：CMBV | 湿度范围：-40 ℃~80 ℃ |
| 适用车型：公交/重卡 | 工作介质：空气 | 额定工作压力：1.0MPa |
| 使用压力：1.2MPa | 增压滞后时间T id：不大于15ms | 减压滞后时间T dd：不大于18ms |
| 小步长增压滞后时间T i：不大于15ms | 小步长减压滞后时间T d：不大于20ms | 材质：塑料，辄铁，合金 |

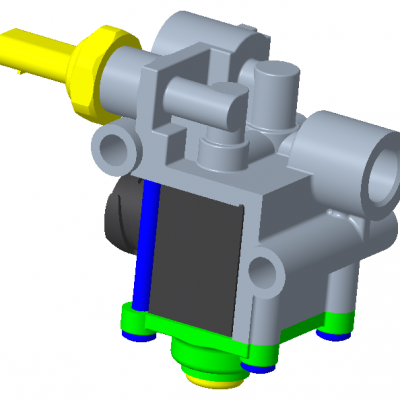

一，产品介绍
本CMBV自带气压传感器和电磁阀、放气阀多功能数控一体，目前市场上集成度的AEBS/CMBS改装专用阀体。主要特点如下：
1，多功能集成阀体自研研制，国内支持多过程制动、线性制动和闭环控制的执行器，阀体响应频率≤10ms周期的触发调节，形成最理想的减速度曲线，刹车舒适度更好。
2，阀体是闭环控制(闭环控制是有气压传感器，控制器多少需求，执行器可以测出来，这就是闭环)；
3，执行阀体响应频率可实现≤10ms周期的触发调节，可实现触发频率≥50Hz；
4，施工效***一倍
5，对原车气路改很小，EBS车辆甚至可做到完全无损施工
二、技术参数
1、工作介质和环境介质：空气。
2、工作温度范围：-40 ℃~80 ℃
3、额定工作压力,1.0MPa。
4、使用压力,1.2MPa。
5、额定电压:DC24+4.8-2.4 V,短时周期工作制(最长3min);
6、电磁阀本体总成与相应电缆线束插头之间防护等级为6B 4942.2-85中IP68,电磁线电气连接部分其他要求技D1N 72585-A1-3.1-Sn/K1(或***15170-A1-3.1 Sn/KI)执行;
7、在正常使用中(10年),塑料外壳尺寸应保待稳定;
8、20 °C时,塑料外壳、辄铁、合属抵计相左之间绝缘电组应大于10M ;
9、金属插针、塑科外壳与细铁之间耐700V交流电;
10、1脚与2脚控制线圈B,2脚与3脚控制线圈A;
11、线圈A、线圈B通电时,两线圈内产生的磁通方向相反;
12、线圈圈数:线圈A、线圈B均为1010±5圈;
13、在20 C时,线圈A、线圈B电阻均为:14.6 +1.5-0.4Ω ;
14、驱铁要求:材料为DT4E,进行适当的防锈处理；
三、CMBV功能
在CMBV基本循环试验中:
————增压滞后时间T id不大于15ms;
————减压滞后时间T dd不大于18ms：
————小步长增压滞后时间T id3 不大于15ms;
————小步长减压滞后时间T dd3 不大于20ms;
————增压速率V i不小于2.5MPa/s:
————减压速率V d不小于5MPa/s。
————12次阶梯增压的第四个台阶处的压力值应不小于0.3MPa、不大于0.4MPa
————7次阶梯减压的***和第三个台阶的压力差、第六和第七个台阶的压力差应分别大于0.07MPa和0.03MPa
四、输出气压与时间特性曲线
五、出口压力小步长增压、减压曲线
